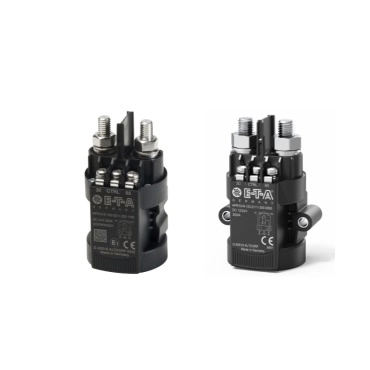

HPR10混合型大功率继电器
- 大功率继电器、主动电子控制单元、多种触发方式
大电流功率继电器
HPR10是E-T-A大电流功率继电器中的一款。该混合版本既具有电磁继电器的功能，并且附加了主动电子控制单元以处理信号及状态。提供了功率继电器功能性及触发方式的丰富选择。
特性
防水及防尘
侧边安装和底盘安装
重量轻
寿命长
大电流持续带载
极低的电流消耗和功率损失
工作温度范围大
续流二极管可选
主回路端子间有隔障片
应用范围
- 电池隔离开关或电池开关继电器 l 大容性负载的开关动作（如，空调，压缩机） l 替换大型圆柱形标准车用继电器以及重型应用
| 品名 |
HPR10混合型大功率继电器 |
| 控制回路 | |
|
工作电压 |
9 ... 16 V DC / 16 … 32 V DC |
| 静电回路 |
< 0.4 mA |
| 控制电流 |
2 ... 8 mA 2 ... 5 mA |
| 负载回路 | |
| 额定电压 |
UN 12 V DC, 24 V DC |
| 持续电流 |
IN 100 A, 200 A, 300 A |
| 过载 |
20 s 2 × IN；1 s 8 × IN |
| 触电电压降 |
max. 150 mV (初始值)；max. 175 mV (典型寿命后) |
|
通用 |
|
| 典型寿命 |
机械 > 100,000 次通断 |
| 阻止负载 |
> 50,000 次通断 (300 A) |
| 介电强度 |
1050 V / 1 min ISO 16750-2, Code F |
| 绝缘电阻 |
> 100 MΩ (初始值) ISO 16750-2, Code F |
| 温度范围 |
40 … +85° C |
|
防护等级 |
外壳，IP6K9K 参照 ISO 20653；端子处： IP00 参照 ISO 20653 |
| 振动 |
57.9 m/s 2 参照 ISO 16750-3 chapter 4.1.2.7 |
| 冲击 |
500 m/s 2 : ON 状态；300 m/s 2 : OFF 状态 参照 ISO 16750-3, chapter 4.2.2 |
| 耐化学性 |
参照ISO 16750-5：油，燃油，液压油，酒精，尿素，灭火剂，蓄电池酸液，盐雾，清洁剂，润滑油脂，冷清洁剂 |
| 腐蚀 |
5 % 盐雾试验，参照ISO 16750-4,chapter 5.5 code H |
| 湿度 |
85 % 相对湿度，参照ISO 16750-4,chapter 5.7 code H |
| 阻燃 |
符合ECE-R 118 02 app. 6.7 |
| 尺寸 |
宽 x 高 x 深 （不含端子或法兰）：单极，双稳态 49.6 (62) × 91.3 × 45.8 [mm] |
| 单极质量 |
≤ 290 g |
| 材质 | |
| 外壳 |
PA66 |
| 接线柱 |
合金铜 |
| 电控 |
PCB |
| 主触点 |
紫铜 |
| 航空密封树脂 | （带弹性） |

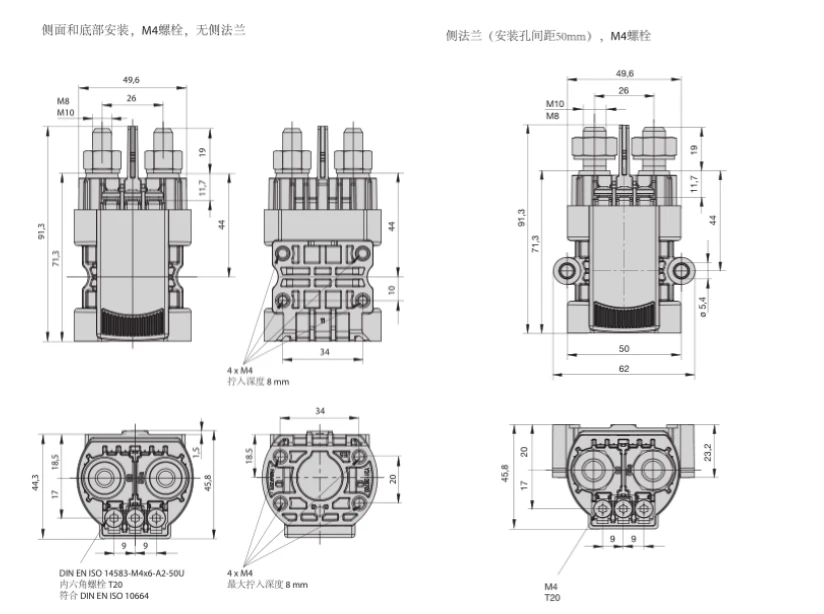

结构图
