易福门

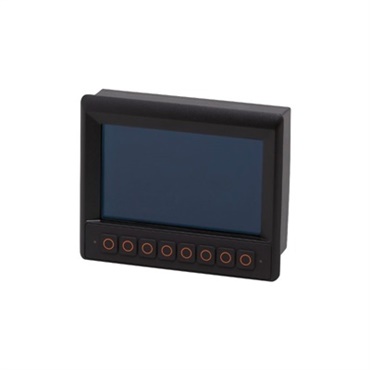

CR9225
  • 带按键7寸屏、3路CAN、可编程显示屏
行走机械可编程图像显示

德国易福门(IFM)公司开发的一款7寸彩色显示器。通过丰富的图形画面显示设备的工作状态,也可控制和操作移动机械并进行参数设定,它可与移动控制器搭配使用,或作为独立的解决方案。主要运用于工程机械、环卫机械、农业设备,港口设备、消防等其他可靠性要求较高的控制系统。

特性

    用于移动机器的控制、参数设定和操作

    清晰可见的大号彩色显示屏,用于机器功能的可视化

    通过带触觉反馈的背光功能键,操作方便友好

    适用多种通信任务的高性能 CAN 接口

    闭合的金属外壳具高防护等级,适用于控制室外部或内部的面板安装和表面安装

应用范围

  • 工程机械、环卫机械、消防车、农业机械、工程设备 、工业制造设备、港口、交通轨道机械
品名 CR9225显示屏
电气参数
工作电压
 10...32 V DC
电流损耗 ≤ 300 mA ( 24 V DC无外部负载)
过电压  36 V,t ≤ 10 s
反极性保护
输入/输出通道数(总数)
2 个(1输入/1输出)

输入(通过软件配置)

数字量输入
1
模拟量输入
 8(0...32v,0...20mA,比率计)
模拟量输入
1(0...32v,0...20mA,比率计)
模拟视频输入
2(PAL and NTSC;线缆长度≤30m)
输出(通过软件配置)

数字量输出

1(max. 1 A)
接口
CAN接口
3(CAN 接口 2.0 A/B,ISO 11898 50 Kbits/s...1 Mbit/s(默认250 Kbits/s)CANopen、CiA DS 301 V4.01、CiA DS 306 V1.3 或者 SAE J 1939 或自由协议)

以太网接口

1(10/100 Mbits/s)

USB接口

2(USB 2.0 full speed, 12 Mbit/s)
处理器
MPC5121, 32 bits, 400 MHz
存储器
flash
 128Mbytes
RAM
256 Mbytes
软件/编程
参数设定 输入/输出功能
符合IEC 61131-3标准的PLC功能
Codesys 2.3
操作系统
Embedded Linux 2.6
显示参数
显示屏
TFT LCD 7" 彩色显示
显示屏分辨率 800 x 480
显示屏背后照明 LED(寿命≥50000小时)
亮度 ≥ 400 cd/m², typically 500 cd/m²
对比度 ≥ 500:1, typically 600:1
按键 8个可自由编程的带背景光按键
其他参数
工作温度[℃]
 -30...65
储存温度[℃] -30...80
重量[g]
1608
尺寸 [mm]
157 x 192 x 53.6

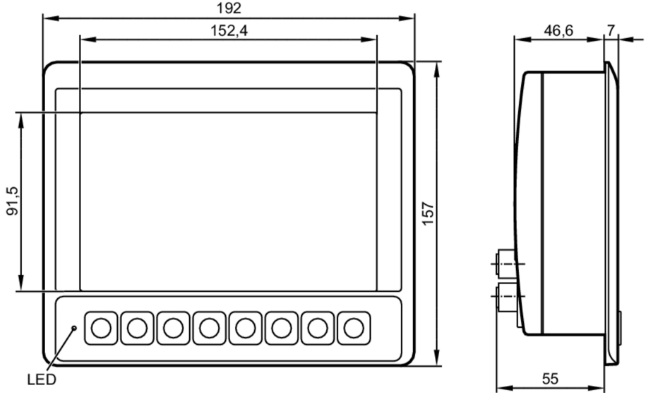

结构图
