易福门

JD2110
  • 动态倾角传感器、±90°、CANopen

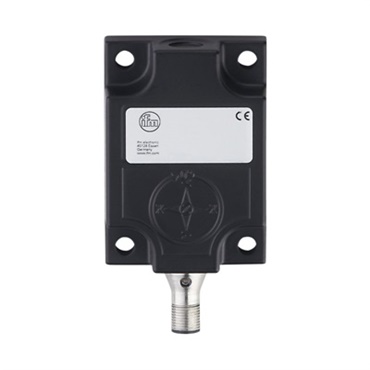

双轴动态倾角传感器

JD2110 动态倾角传感器,外壳紧凑坚固可靠。可高精度动态测量X和Y 轴倾角,融合了加速度传感器和陀螺仪(IMU)

特性

    双轴测量

    动态测量

    外壳紧凑

    补偿外部加速度

    融合加速度传感器和陀螺仪(IMU)

应用范围

  • 移动车辆、移动机械、工业、工厂自动化
品名 JD2110动态倾角传感器
电气参数
工作电压[v]
9...30 DC; (符合cULus - Class 2标准)
电流损耗[mA] < 65; (9 ... 30 V DC)
反相保护
测量/设定范围
测量原理 微机电系统电容式; (振动传感器 ; 陀螺仪)
测量轴数量 2;(X/Y)
角度范围[°] ± 90
测量范围加速度[g] ± 4
汽车横摆率测量范围[°/s] ± 500
精度/偏差
重复精度[°] ≤ ± 0.05
分辨率[°] 0.01; (可设定参数)
迟滞[°] 0.05
接口
通信接口与协议 CAN;CANopen
出厂设置 波特率: 125 k;节点ID:10
工作条件
环境温度 [°C] -40...85
存储温度 [°C] -40...85
外壳防护等级 IP 67;IP 68; IP 69K

结构图
