施迈赛

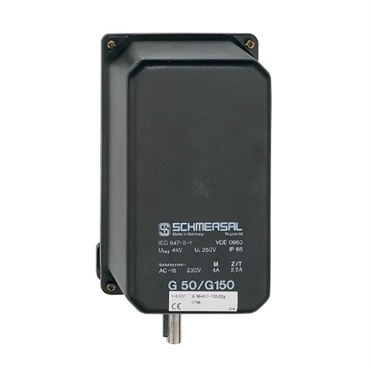

G150凸轮开关
- 设备定位开关、开关点可调
凸轮转换开关
凸轮开关可广泛应用于起重运输设备、升降门、舞台装备等领域,根据开关内相应的触头装置,可用来作为设备的定位或终止断开电源。开关是通过一转轴上凸轮来进行操动。 开关的所有转动部位均涂有特殊的润滑油,在低温和高温下都不会发生变化,不需要涂油。更换齿轮和微动开关可随时进行,方便快捷。
凸轮开关可广泛应用于起重运输设备、升降门、舞台装备等领域,根据开关内相应的触头装置,可用来作为设备的定位或终止断开电源。开关是通过一转轴上凸轮来进行操动。 开关的所有转动部位均涂有特殊的润滑油,在低温和高温下都不会发生变化,不需要涂油。更换齿轮和微动开关可随时进行,方便快捷。
压铸轻金属底座,抗冲击塑料罩
各种凸轮形状用于不同的开关行程
可通过设置前端磁盘凸轮轻松调节开关点。
品名 | G50/G150凸轮开关 |
技术参数 |
|
标准 | DIN VDE 0660-200 VBG70 |
防护等级 | IP 65 |
粗调设置 | 标准,每次4°;凸轮片前端调节,每次3.4° |
细调设置 | 调节固定开关的螺丝,最大0.5转 |
传动比 | G50 1:50 1:35 1:25 1:17; G150 1:150 1:75 1:100 1:220 1:300 1:450 |
开关件数 | 最多8个 |
使用类型 |
AC-15 |
额定工作电流Ie |
M/T01:4A/220VAC;Z/T11:8.5A / 220VAC |
额定绝缘电压Ui |
250 V |
短路保护 | M/T01:10A(慢),16A(快);Z/T11:20A(慢),25A(快) |
温度 |
-30 ... +80°C |
机械寿命 | M/T01:3 x 10⁶ 次;Z: 10⁶ 次 |
产品材质 | |
外壳 | 压铸轻金属 |
盒盖 | 热塑塑料 |
触头 | 纯银 |
