MH-FMH柔性传感器
- 柔性位移传感器、绝对值测量、易安装

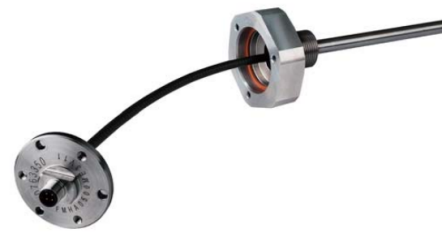

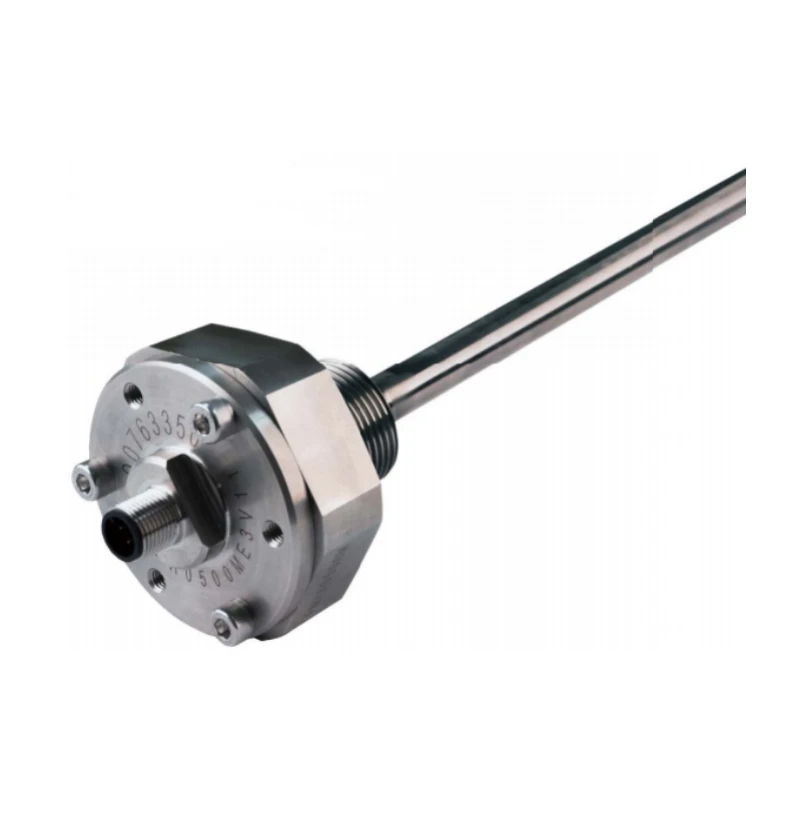

行走机械液压油缸柔性位移传感器
这款外螺纹式WH柔性位移传感器由两部分组成，专为行走机械油缸而创新设计。该设计允许用户无需打开液压系统便可将柔性传感元件和电子组件与外壳分离，维修技术人员可在不破坏液压系统的情况下，在200mm的空间内拆除和更换内部组件。这有利于降低停机和中断时间，提升生产率。其备用件采用螺旋环包装形式。便于搬运和降低运输成本。
特性
专为行走机械油缸而创新设计可以在生产区安装和拆除液压缸用传感器。
可在200mm的空间内拆除和更换内部组件。
备用件采用螺旋环包装形式。便于搬运和降低运输成本。
应用范围
- 行走机械
| 品名 |
MH-FMH柔性传感器 |
| 电气参数 | |
|
测量范围 |
500...5000mm |
| 接口 | CANopen/SAE J1939 |
| 分辨率 |
0.2mm |
| 线性度 |
±0.04%（满量程） |
| 重复精度 | ±0.005%（满量程） |
| 滞后精度 | ±0.2mm |
| 安装位置 | 任意位置 |
| 工作温度 | -40°C to +105°C |
| 防护等级 | IP67/IP69K（配合相应的接头） |
| 额定压力 |
（Pn）350bar |
| 静态压力 |
（Pproof） 625bar |
| 冲击试验 |
IEC60068-2-27,100g (6ms)单次冲击，50个（11ms)每轴经受1000次冲击。 |
| 震动实验 |
IEC60068-2-64,2g (5...2000Hz) |
|
电磁兼容性试验及评估 |
射频抗干扰度达200V/m 依据ISO11452-2/-4 |
| 连接器 | M12公头 |
| 电源电压 |
12/24 VDC （8...32VDC） |
|
总线终端（HI-L） |
10 120欧 |
|
耐压强度 |
500VDC |
|
产品材质 |
|
|
耐压外管 |
不锈钢1.4306（AISI304L） |
|
传感器电子元件外壳 |
不锈钢1.4305（AISI303） |
结构图
