MTS
MH传感器
- 位移传感器、绝对值测量、高精度、抗干扰
行走机械液压油缸位移传感器
MH系列传感器可不受任何限制地用于多功能行走机械上，可用于替代接触式线性传感器，如电位计。MH系列传感器对振动、冲击、 灰尘和天气的影响以及电磁干扰不敏感，可靠性高.MH系列传感器尺寸小，可适用工作压力高达350 tar的应用条件 ，适用于所有通用的供电电压(12/24 VDC)。
特性
线性度≤0.04% F.S.。
分辨率：典型值±0.1mm。
抗电磁干扰：高达200V/m。
无与伦比的高抗震性和抗冲击性。
应用范围
- 工程机械 、农林机械、矿山机械、特种车辆
| 品名 | MH传感器 |
| 电气参数 | |
|
测量范围(位移） |
50...2500mm（步长5mm） |
|
测量范围(速度） |
0...1000mm/s |
| 接口 |
CANopen/SAE J1939 |
| 分辨率(位移） | 0.1mm |
|
分辨率(速度） |
＞1mm/s |
|
启动时间 |
典型值400ms |
| 零区 |
36mm: 行程范围 ＜1200mm；63mm: 行程范围 ＜2500mm |
| 循环周期 | CANopen：1mms; SAE J1939 20ms |
| 线性度 |
50...250mm≤±0.1mm；255...2000mm ±0.04mm(全行程）；2005...2500mm≤±0.8mm |
| 滞后精度 |
±0.1mm |
| 安装位置 |
任意位置 |
| 工作温度 |
-40°C to +105°C |
| 防护等级 |
IP67/IP69K（配合相应的接头） |
| 额定压力 |
（Pn）350bar |
| 最大压力 |
（Pmax）450bar |
| 静态压力 |
（Pproof）625bar |
| 冲击试验 |
IEC60068-2-27,100g (6ms)单次冲击，50个（11ms)每轴经受1000次冲击。 |
|
震动试验 |
IEC60068-2-64,20g (10...2000Hz) |
| 连接器 |
M12公头 |
| 电源电压 |
12/24 VDC （8...32VDC） |
|
总线终端（HI-L） |
10 120欧 |
|
耐压强度 |
500VDC |
| 产品材质 | |
|
外壳 |
热塑性塑胶材料 |
|
尾垫 |
硅橡胶 |
| 密封圈 |
硅橡胶 |
| 端子 |
铜合金，可选择镀锡和镀金 |

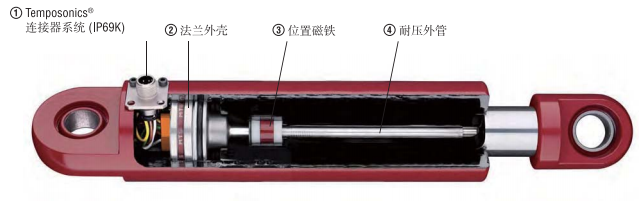

结构图
