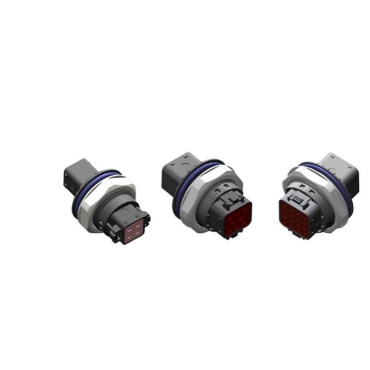

CTB系列连接器是一种高性能低成本的设计方案，应用于恶劣环境中，可靠的机械结构&电气设计决定了优越的使用表现.典型的应用包括发动机，变速箱，发动机舱，底盘，设备&车辆的驾驶室连接线束；主要涉及市场包括农业设备，工业工程设备&车辆，重型卡车，可持续能源和其他可靠性要求较高的控制系统；CTB系列连接器具有卓越的密封性能， 插头&插座之间的采用了简单可靠的双侧弹片倒扣耦合结构，在插接过程中具有视觉和听觉的双重判定依据，可靠耐用的同时能有效杜绝虚接，配对的插座采用高强度的热塑性塑胶材料成形，坚固耐用，有效抗冲击&振动，应用于板端安装固定。

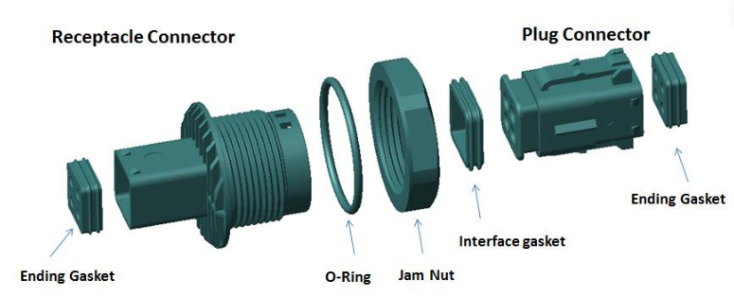

整体橡胶防水件设计，保证了高性能的防水要求
防水等级达到IP6K9K.气密性达到EQC-1272-2007•
单极、双极或四极电路
主体使用热塑性材料制成的，可达到高强度和机械/电气性能，满足RoHS要求。
高导电的机加工大电流圆形端子和精密的冲压信号端子提供了稳定的电流和信号回路连接。
| 品名 |
ITT –CTB系列连接器 |
|
电气参数 |
|
| 额定电流 |
信号针的电流可达 10A(标准的CTB 铆接端子)或者16A (高性能的T2P端子)；电源针电流可达 30A (混合型的设计）；机加工的电源针电流可达150A |
| 工作电压 |
可达 250V ac rms |
|
线缆规格 |
信号针: 14 ~ 26 AWG；电源针: 12~20 AWG (冲压端子)； 机械加工电源针: 6mm², 8mm², 10mm², 16 mm² ，25 mm² |
| 工作温度 |
-55°C to +125°C (-67°F to +257°F) |
| 插拔寿命 | 冲压端子可达200次的插拔寿命，机械加工端子可达 50次插拔寿命; |
| 防护等级 |
可达到 IP6K9K; 气密性/ EQC-1272-2007 |
| 防火等级 |
UL 94 V-0 |
| 耐压系数 | 1550 V AC/60s |
| 热冲击系数 | -55°C to+125°C（-67°F to+257°F），5周期 |
| 机械冲击系数 | 50g’s的及速度，3轴方向 |
| 特殊要求 | 20g’s的加速度，10-2000Hz，96Hours |
| 盐雾测试 | 96小时 |
| 耐高温 | 在 125°C (+257°F)下，可达1000小时以上; 绝缘阻抗 > 100MΩ |
| 耐高温系数 | 在40°C（+104°F）下，湿度可达90-95%；保持504小时以上；绝缘阻抗＞100MΩ |
| 湿度 |
10周期；绝缘阻抗＞100MΩ |
|
产品材质 |
|
| 外壳 |
热塑性塑胶材料 |
| 尾垫 |
硅橡胶 |
| 密封圈 |
硅橡胶 |
| 端子 |
铜合金，可选择镀锡和镀金 |
