ITT
Cannon Trident 连接器
- 高防护等级接插件、恶劣环境可用

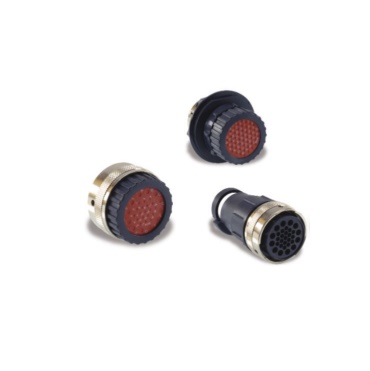

高防护等级圆形连接器
Neptune 是专为恶劣环境应用而设计的圆形连接器系列。它们具有满足 IP67 要求的薄膜式电线密封,无需为不使用的型腔配备堵塞器。它们可接受信号(13A)和电源(30A)插针的多种组合。插座连接器的不锈钢卡口针与连接器本体采用一次注塑成型方法。插头连接器提供高强度金属或耐腐蚀塑料制成的联接圈。所有 Neptune 圆形连接器均满足RoHS标准。
Neptune 是专为恶劣环境应用而设计的圆形连接器系列。它们具有满足 IP67 要求的薄膜式电线密封,无需为不使用的型腔配备堵塞器。它们可接受信号(13A)和电源(30A)插针的多种组合。插座连接器的不锈钢卡口针与连接器本体采用一次注塑成型方法。插头连接器提供高强度金属或耐腐蚀塑料制成的联接圈。所有 Neptune 圆形连接器均满足RoHS标准。
信号和30A电流插针混合于一个外壳中。
提供印刷电路版插针和同轴插针。
连接器插针区域和电缆密封达IP67。
范围广泛的支持附件。
在恶劣环境中牢固耐用、经济有效的连接器。
品名 |
ITT-Cannon Trident 连接器 |
电气参数 |
|
额定电流 |
可达13A,高导电率插针可达16A,电源插针可达30A。 |
工作电压 |
可达 250V ac rms |
线缆规格 |
信号针: 14 ~ 26 AWG;电源针: 12~20 AWG (冲压端子); 机械加工电源针: 6mm², 8mm², 10mm², 16 mm² ,25 mm² |
工作温度 |
-55°C至+105°C (-67°F至+221°F) |
绝缘电阻 |
5000MΩ min. 500V直流 |
耐用性 |
可达500次插配循环 |
环境密封 |
IP67 |
易燃性 |
UL 94 V-0 |
介电耐受电压 |
2000 V ac 无击穿 |
热冲击 |
-55°C至+120°C (-67°F至+248°F) 无物理损坏 |
物理冲击 |
40g’s峰值, 3轴 ,无物理损坏。持续6毫秒的半正弦脉冲,无连续性损失 >10 秒,。 |
震动 |
10g’s峰值,10-500 Hz,无物理损坏、无连续性损失 >10 秒 |
耐用性 | 500次插拔循环,最大500次插配循环,无机械或电气缺陷。 |
盐雾测试 |
48小时 可插配,并且满足接触电阻要求 |
耐高温测试 |
在 125°C (+257°F)下,可达1000小时以上; 绝缘阻抗 > 100MΩ |
耐高温性 |
85°C (+185°F),1000小时,120°C (+248°F),250小时,绝缘电阻 > 100 M Ω |
温度湿度状态 |
RH 90-95%, 40°C (+104°F), 504小时 绝缘电阻 > 100 M Ω |
材料和表面处理 |
|
连接器主体 |
黑色尼龙 |
联接圈 |
镀镍铜合金 |
卡口针 |
不锈钢 |
卡口针支持带 |
镀镍铜合金 |
